¿A qué distancia puede estar el panel solar de una tira luminosa exterior? Guía de cables
En el sistema NoxLumin Solar COB Rope Light actual, la unidad solar puede colocarse a 5–10 m (16,4–32,8 pies) del inicio de la tira iluminada, según la longitud del cable de conexión elegida. Esta medida corresponde al recorrido real del cable, no a la distancia en línea recta entre dos puntos. Antes de elegir una configuración, mide por separado el recorrido iluminado de la tira y el tramo sin luz entre el panel y el inicio de la tira.
Este diseño con panel separado resulta útil cuando un patio, una pérgola, una valla, una barandilla, unos escalones o un borde del jardín necesitan luz, pero esa misma zona no recibe suficiente sol útil durante el día. La tira puede permanecer en el área sombreada que se desea iluminar mientras el panel solar se coloca en un lugar más despejado, siempre que el cable seleccionado llegue sin quedar tenso, cruzar zonas de paso ni atravesar agua estancada.
Dos distancias distintas determinan la distribución
Un proyecto de tira luminosa solar tiene dos medidas independientes. Combinarlas en una sola cifra es uno de los errores de compra más habituales.
| Medida | Qué abarca | Opciones actuales de NoxLumin |
|---|---|---|
| Longitud de la tira luminosa | El recorrido que produce luz visible | 5–50 m (16,4–164,0 pies) |
| Longitud del cable de conexión | El recorrido sin luz desde la unidad solar hasta el inicio de la tira | 5–10 m (16,4–32,8 pies) |
Un cable de conexión de 10 m (32,8 pies) no añade 10 m de iluminación. Del mismo modo, elegir una tira más larga no permite alejar más el panel solar si la configuración seleccionada no incluye también la longitud de cable necesaria.
Utiliza la guía para medir tiras luminosas solares existente para calcular el recorrido iluminado. Después, mide el trayecto del panel a la tira como una partida independiente.
¿Qué cambia con un cable de conexión de 5–10 m?
La tira luminosa solar COB de NoxLumin actual ofrece cables de conexión en incrementos de 1 m, desde 5 hasta 10 m. Estas opciones aportan flexibilidad de colocación; no aumentan el brillo ni la longitud iluminada.
| Longitud del cable | Situación inicial adecuada | Qué comprobar antes de comprar |
|---|---|---|
| 5 m (16,4 pies) | El panel y el inicio de la tira están en la misma zona de patio, valla o jardín | Incluir cambios de altura, esquinas y un recorrido sin tensión |
| 6–7 m (19,7–23,0 pies) | El panel debe superar un pequeño alero, arbusto o tramo sombreado | Medir rodeando las estructuras, no en diagonal a través de ellas |
| 8–10 m (26,2–32,8 pies) | La tira está bajo una pérgola o a lo largo de un recorrido sombreado, mientras el panel queda más lejos en una zona abierta | Confirmar que el cable puede fijarse lejos de pies, neumáticos, cuchillas de cortacésped y agua acumulada |
Elige el cable disponible más corto que llegue a la ubicación prevista del panel solar siguiendo un recorrido real y seguro. El exceso de cable no mejora la carga, mientras que un cable demasiado corto puede llevar a tensarlo sobre una esquina o a devolver el panel a una zona con sombra.
Si el recorrido medido queda cerca de una longitud disponible, elige la siguiente opción, con aproximadamente 1 m (3,3 pies) adicional, cuando exista dentro del límite de 10 m. Este margen ayuda a absorber pequeños errores de medición, ajustes finales de la posición del panel, giros y desniveles sin tensar el cable. Fija el sobrante a lo largo de un borde protegido; no lo dejes suelto en un paso ni en un punto donde se acumule agua.
Mide el recorrido real, no la línea recta
Una medición recta a través del jardín puede subestimar el cable necesario. El cable quizá tenga que bajar por un poste, pasar detrás de una barandilla, rodear una puerta, seguir el borde de una pared o subir desde el suelo hasta una posición elevada del panel.
- Marca el inicio previsto de la tira iluminada.
- Elige una ubicación para el panel con luz diurna útil y pocas obstrucciones habituales.
- Traza el recorrido real y seguro del cable entre ambos puntos.
- Incluye desniveles, giros, bordes estructurales y suficiente longitud para evitar tensión.
- Cuando sea posible, añade aproximadamente 1 m (3,3 pies) como margen para la colocación final y los errores de medición.
- Compara la distancia resultante con las opciones de 5, 6, 7, 8, 9 y 10 m.
Por ejemplo, una separación de 18 pies en línea recta puede superar los 20 pies después de seguir un poste y una barandilla. Añadir unos 3,3 pies de margen puede hacer más práctica una opción de 7 m (23,0 pies) u 8 m (26,2 pies) que un cable de 6 m demasiado justo, según el recorrido medido. Es solo un ejemplo de distribución: mide la propiedad real y mantén el sobrante fijado fuera de las zonas de paso.

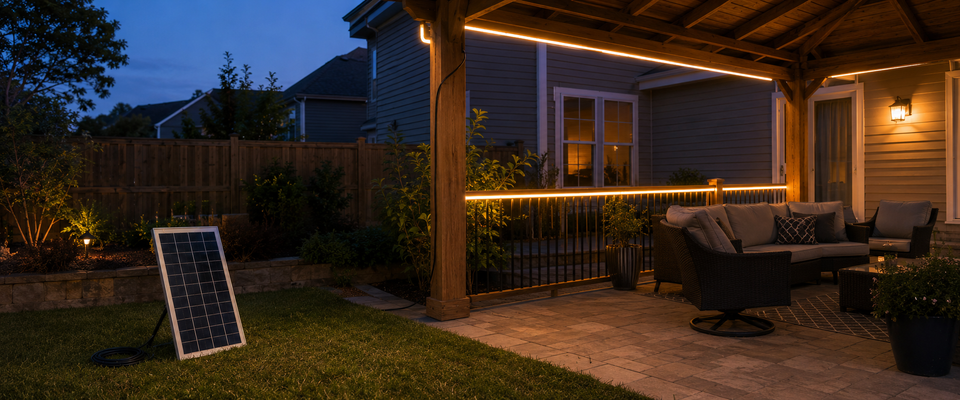

Ejemplo de distribución: una pérgola sombreada
Una pérgola cubierta es un buen caso de uso para un sistema con panel separado. La tira de luz blanca cálida puede seguir una viga interior, una barandilla baja o el borde de un escalón, mientras el panel permanece fuera de la zona cubierta. El cable de conexión salva la distancia sin luz entre ambos.
No cuentes el tramo de cable como parte del perímetro iluminado de la pérgola. Si la pérgola necesita 40 pies de luz visible y el recorrido hasta el panel mide 24 pies, son dos selecciones distintas: una longitud de tira adecuada y un cable suficientemente largo para el recorrido de 24 pies más un margen de planificación razonable.
El U.S. Department of Energy señala que el potencial solar depende de factores como la sombra, la orientación, la inclinación y la ubicación. Un pequeño panel de iluminación exterior no equivale a una instalación en tejado, pero se aplica la misma lección de colocación: sacar el panel de una sombra persistente es más útil que situarlo junto a la luz solo porque el recorrido es más corto. Consulta la información del DOE sobre el potencial solar de los tejados.
Para conocer otros límites de colocación relacionados con la sombra, consulta ¿Funcionan las luces solares a la sombra?.
Ejemplo de distribución: valla, barandilla o escalones
En una valla o barandilla, el panel quizá pueda permanecer cerca del inicio de la tira. Mide a lo largo de la estructura en lugar de atravesar el espacio abierto y diferencia visualmente el cable negro de conexión de la tira luminosa.
En los escalones, el cable debe acercarse al inicio del tramo iluminado desde fuera de la línea normal de paso. La tira de 10 × 5 mm puede seguir secciones rectas y curvas suaves, pero no debe doblarse bruscamente, retorcerse ni aplastarse. El cable de conexión sin luz también debe mantenerse alejado de lugares donde zapatos, ruedas, herramientas o equipos de mantenimiento puedan dañarlo.
Explora las luces solares para vallas, terrazas y barandillas para encontrar otros formatos cuando una tira continua no sea la mejor opción.
Las configuraciones largas pueden utilizar dos tramos
Las configuraciones NoxLumin de 5–25 m utilizan un único tramo continuo. Las de 30–50 m emplean dos tramos conectados al sistema solar mediante un divisor de 1 a 2:
| Longitud total elegida | Distribución de tiras incluida |
|---|---|
| 30 m (98,4 pies) | Dos tramos de 15 m |
| 35 m (114,8 pies) | Un tramo de 15 m y otro de 20 m |
| 40 m (131,2 pies) | Dos tramos de 20 m |
| 50 m (164,0 pies) | Dos tramos de 25 m |
Esta estructura debe tenerse en cuenta antes de instalar. Una opción de 50 m no debe planificarse como una sola línea ininterrumpida de 50 m alrededor de varias zonas separadas. Los dos tramos suministrados comparten el mismo sistema solar y el mismo horario de control. Utiliza sistemas separados cuando dos zonas necesiten temporizadores independientes o no puedan alcanzarse con una distribución coordinada.
La ubicación del panel sigue determinando la carga
Las configuraciones actuales utilizan paneles solares y sistemas de almacenamiento LiFePO4 combinados de 5000–25 000 mAh, según la longitud de la tira. Los tamaños de los paneles van de 230 × 345 mm a 350 × 700 mm. Estos componentes coordinados no eliminan el efecto de la sombra, el ángulo estacional del sol, las nubes, la suciedad, la temperatura ni la orientación del panel.
Los ajustes de 5, 8 y 10 horas del mando solicitan un horario de iluminación; no son promesas de autonomía garantizada. Un ajuste más largo utiliza la energía almacenada durante más tiempo, mientras que una carga diurna limitada puede reducir el rendimiento real.
DarkSky International recomienda utilizar iluminación exterior solo donde y cuando sea necesaria, controlar su periodo de funcionamiento y elegir tonos más cálidos cuando sea posible. Para un patio o una pérgola decorativos, la luz blanca cálida con un temporizador más corto puede ser un punto de partida más responsable que utilizar luz blanca durante el periodo máximo cada noche. Consulta los cinco principios para una iluminación exterior responsable.
La protección frente al clima se aplica a todo el recorrido
El sistema actual figura como IP65 cuando los conectores y los extremos cortados están correctamente sellados. IP65 no permite la inmersión ni la instalación en agua estancada. Evita los puntos bajos donde se acumule la lluvia y no dejes un conector donde reciba continuamente la escorrentía del tejado.
La tira puede cortarse cada 5 cm (2 pulgadas), pero solo en los puntos marcados. Cada extremo cortado debe volver a sellarse correctamente antes de usarlo en exteriores. Cortar en otro lugar o dejar un extremo abierto modifica la configuración verificada del producto.
Para una explicación más completa, consulta ¿Qué significa IP65 para las tiras luminosas exteriores?.
Configuración actual de NoxLumin
| Especificación | Rango verificado actual | Por qué importa |
|---|---|---|
| Longitud de la tira | 5–50 m (16,4–164,0 pies) | Define el recorrido iluminado |
| Cable de conexión | 5–10 m (16,4–32,8 pies) | Define el tramo sin luz entre el panel y la tira |
| Color de la luz | Blanco o blanco cálido | Permite distribuciones orientadas a la visibilidad o ambientes decorativos más suaves |
| Densidad de LED | 320 LED COB/m | Produce una línea continua con menos huecos oscuros visibles |
| Temporizador | 5, 8 o 10 horas | Controla el horario nocturno solicitado |
| Intervalo de corte | 5 cm (2 pulgadas) en los puntos marcados | Permite el ajuste final si se corta y se vuelve a sellar correctamente |
Compara las opciones actuales en la página del producto Solar COB Rope Light. Hay más productos que separan la ubicación de la iluminación de la posición de carga en Luces solares con panel solar separado.
Errores habituales al planificar el cable
- Sumar la longitud de la tira y la del cable: solo la tira produce luz visible.
- Medir una diagonal en línea recta: el cable instalado normalmente sigue bordes estructurales y cambios de altura.
- Pedir exactamente la longitud medida sin margen: cuando una opción disponible lo permita, reserva aproximadamente 1 m para la colocación final, los giros y los errores de medición.
- Elegir la ubicación del panel después de comprar: identifica una posición solar útil antes de seleccionar la longitud del cable.
- Tensar un cable corto: el recorrido no debe ejercer tensión sobre los conectores.
- Cruzar un paso o una zona de cortacésped: desplaza o protege el recorrido en lugar de considerar que el cable soporta el tránsito.
- Suponer que un alargador de terceros es equivalente: no se han verificado su compatibilidad, sellado, polaridad ni rendimiento eléctrico.
- Planificar 30–50 m como una tira continua: estas configuraciones utilizan dos tramos y un divisor.
- Interpretar IP65 como permiso para el agua estancada: un uso exterior sellado no equivale a inmersión.
Preguntas frecuentes
¿A qué distancia puede estar el panel solar del inicio de la tira luminosa?
¿El cable de conexión forma parte de la longitud iluminada?
¿Debo elegir un cable de conexión de 5 m o de 10 m?
¿Puede estar la tira luminosa bajo una pérgola mientras el panel solar está al sol?
¿Puedo añadir un cable alargador de terceros para superar los 10 m?
¿Las opciones de 30–50 m son una sola tira continua?
¿Se puede cortar la tira solar COB después de instalarla?
